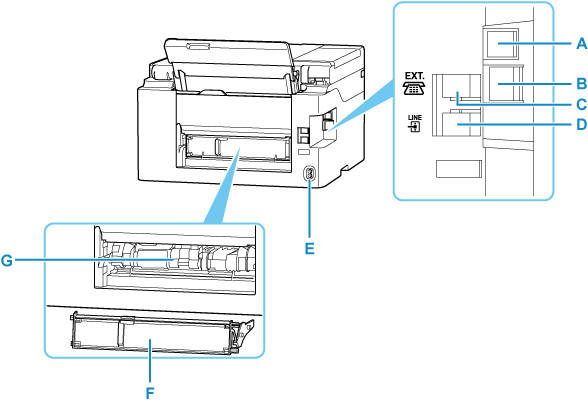

Hátulnézet

A: USB-port

Csatlakoztassa ide az USB-kábelt a nyomtató számítógéppel történő összekötéséhez.

B: Vezetékes LAN csatlakozója

Csatlakoztassa ide a LAN-kábelt, amellyel a nyomtatót a helyi hálózathoz csatlakoztathatja.

C: Külső eszköz csatlakozója

Egy külső eszköz, például telefon vagy üzenetrögzítő csatlakoztatására szolgál.

D: Telefonvonal-csatlakozó

Telefonvonal csatlakoztatására szolgál.

E: Tápkábel csatlakozója

Ide csatlakoztassa a tartozék tápkábelt.

F: Továbbító egység fedele

Vegye le, ha elakadt papírt szeretne eltávolítani.

G: Továbbítóegység

Nyissa ki, ha elakadt papírt szeretne eltávolítani.

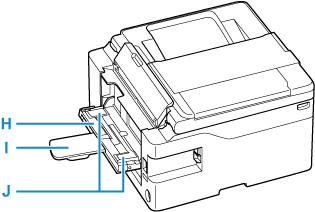

H: Hátsó lapos tálca

Töltsön A4-es, B5-ös és Letter méretű papírlemezt ebbe a tálcába.

I: Papírtámasz

Amikor papírt tölt be a hátsó lapos tálcába, húzza ki maga felé a hátsó lapos tálcát.

J: Papírvezetők

Igazítsa a papírköteg mindkét oldalához.

Fontos

• Ne érintse meg a fémborítást.

• Miközben a nyomtató a számítógép segítségével nyomtat vagy olvas be, nem szabad kihúzni vagy csatlakoztatni sem az USB-kábelt, sem a LAN-kábelt. Ez hibát okozhat.
